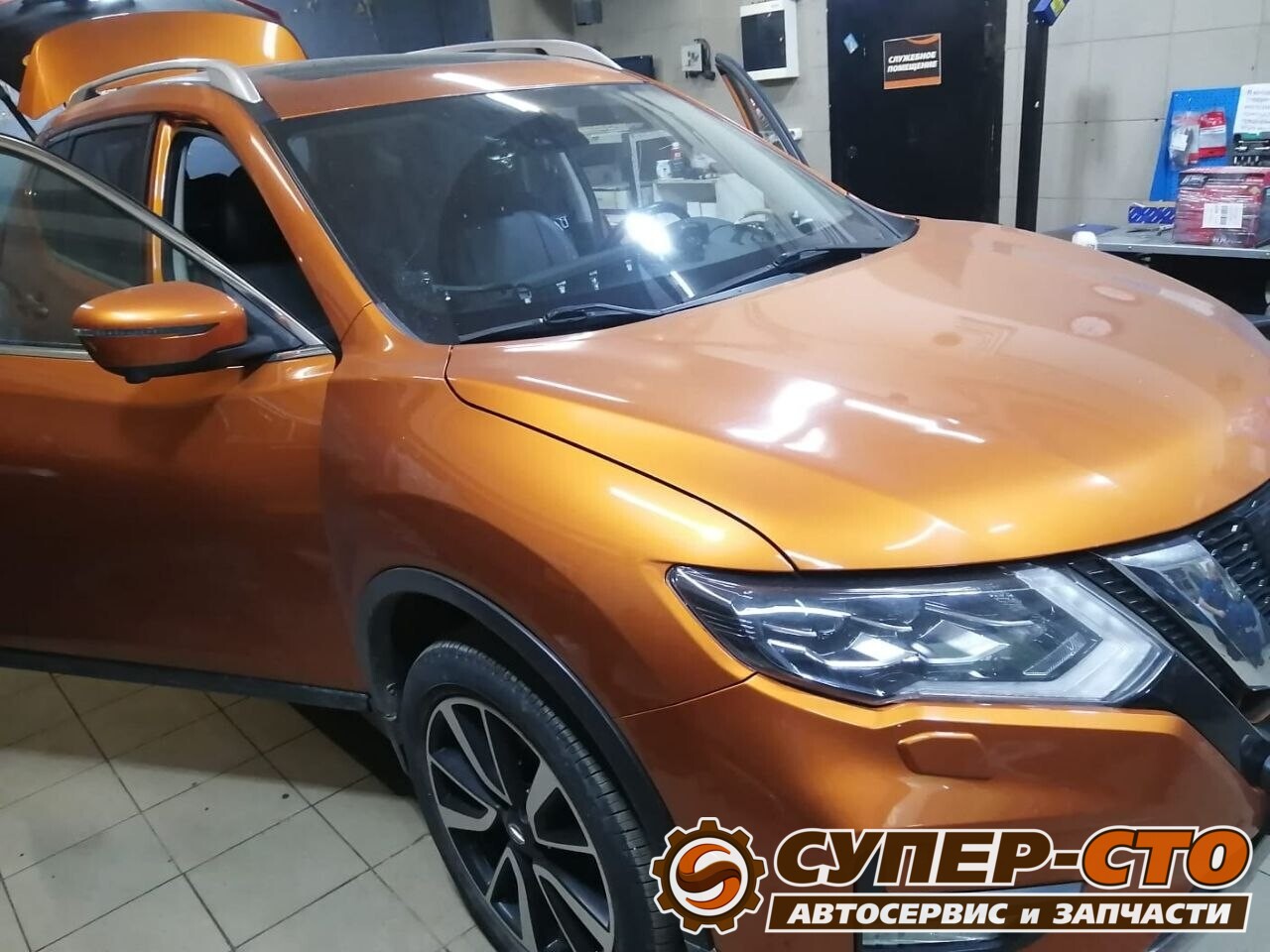

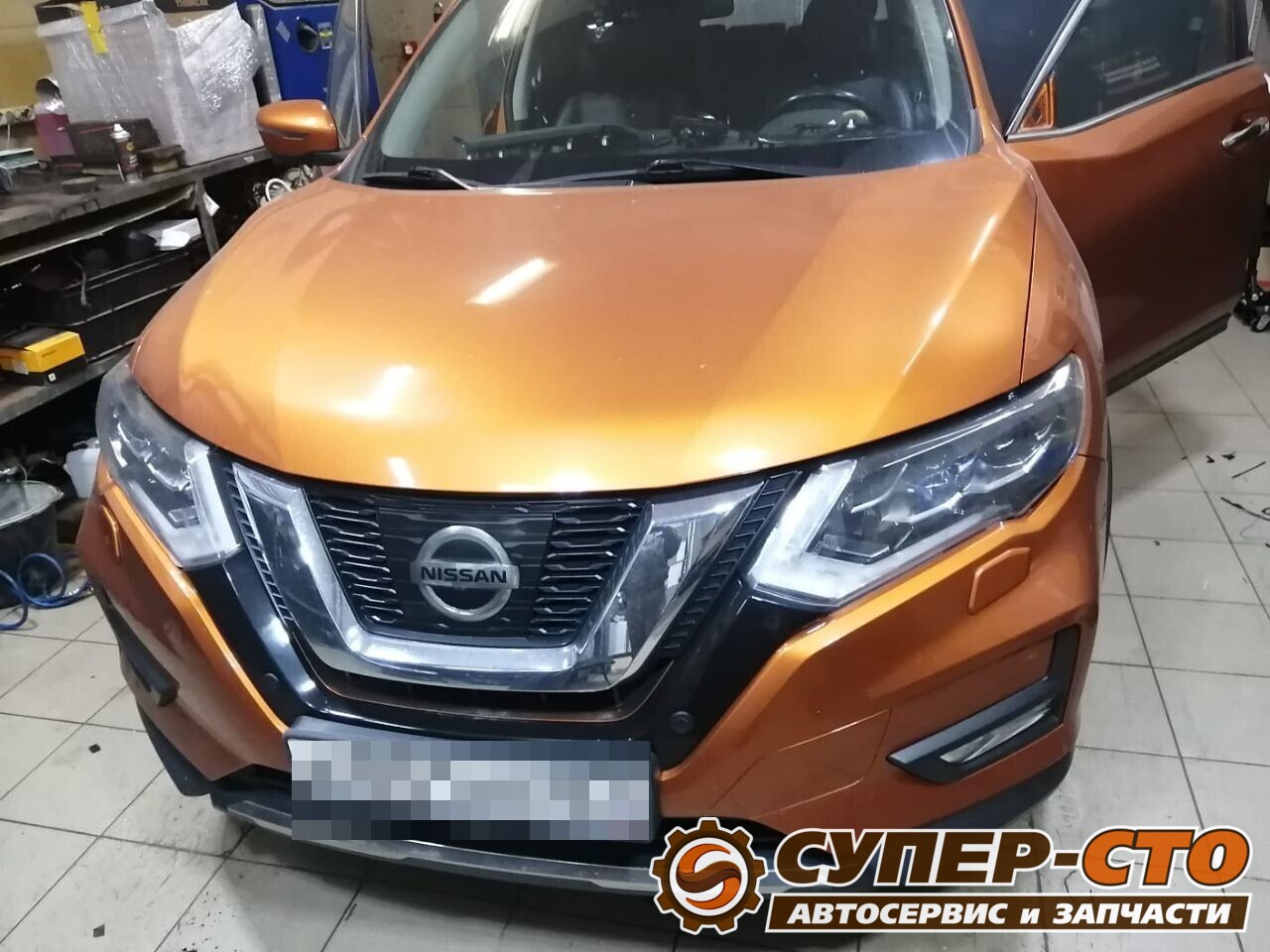

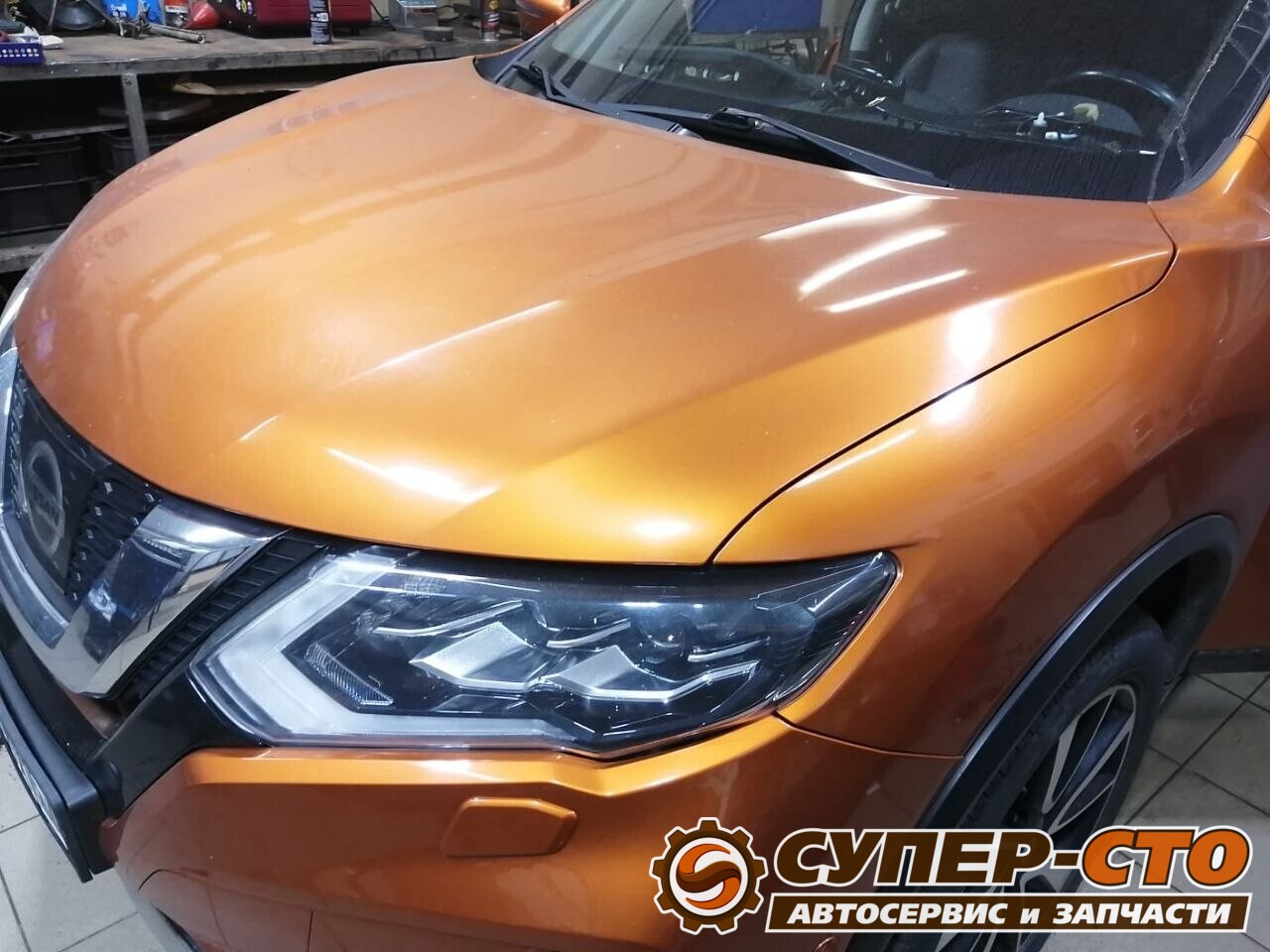

Автомобиль: Nissan X-Trail T32 (рестайлинг), 2018 г., оранжевый металлик, кожаный салон.
Задача клиента: нормальный экран с навигацией и музыкой вместо штатной "звонилки", круговой обзор для парковки в тесном дворе, регистратор и удобное место под телефон.
Срок работ: около двух дней.

С чем приехала машина

Штатная мультимедиа X-Trail в этой комплектации — небольшой экран, радио, USB и одна камера заднего вида с картинкой уровня 2014 года. Навигации нет, телефон подключается только по Bluetooth. Круговой обзор заводом в этой версии не предусмотрен — он ставился на топовые комплектации с системой Around View Monitor.

Условие клиента было простым и понятным: всё штатное должно остаться рабочим. Кнопки на руле, парктроники, бортовой компьютер, отдельный блок двухзонного климата с физическими кнопками, штатная акустика — ничего не должно "отвалиться" после установки. Именно это условие и определило подбор оборудования.

Что установили

Оборудование	Что даёт
Android-магнитола 10" в штатное место, с переходной рамкой под T32	Навигация, музыка, онлайн-сервисы, зеркалирование телефона
CAN-адаптер для Nissan	Кнопки руля, парктроники, данные бортового компьютера
Система кругового обзора 360°: 4 AHD-камеры + блок склейки с функцией записи	Вид "сверху", отдельные ракурсы, динамические линии разметки
Видеорегистратор на лобовое стекло	Запись дороги, скрытая проводка, питание от монтажного блока

Четыре широкоугольные камеры снимают перекрывающиеся зоны, а блок склейки в реальном времени сшивает их в единую картинку "вид сверху". Поэтому геометрия установки критична: перекос камеры на 2–3 градуса даёт видимый разрыв разметки на итоговом изображении.



Ход работ

1. Разбор

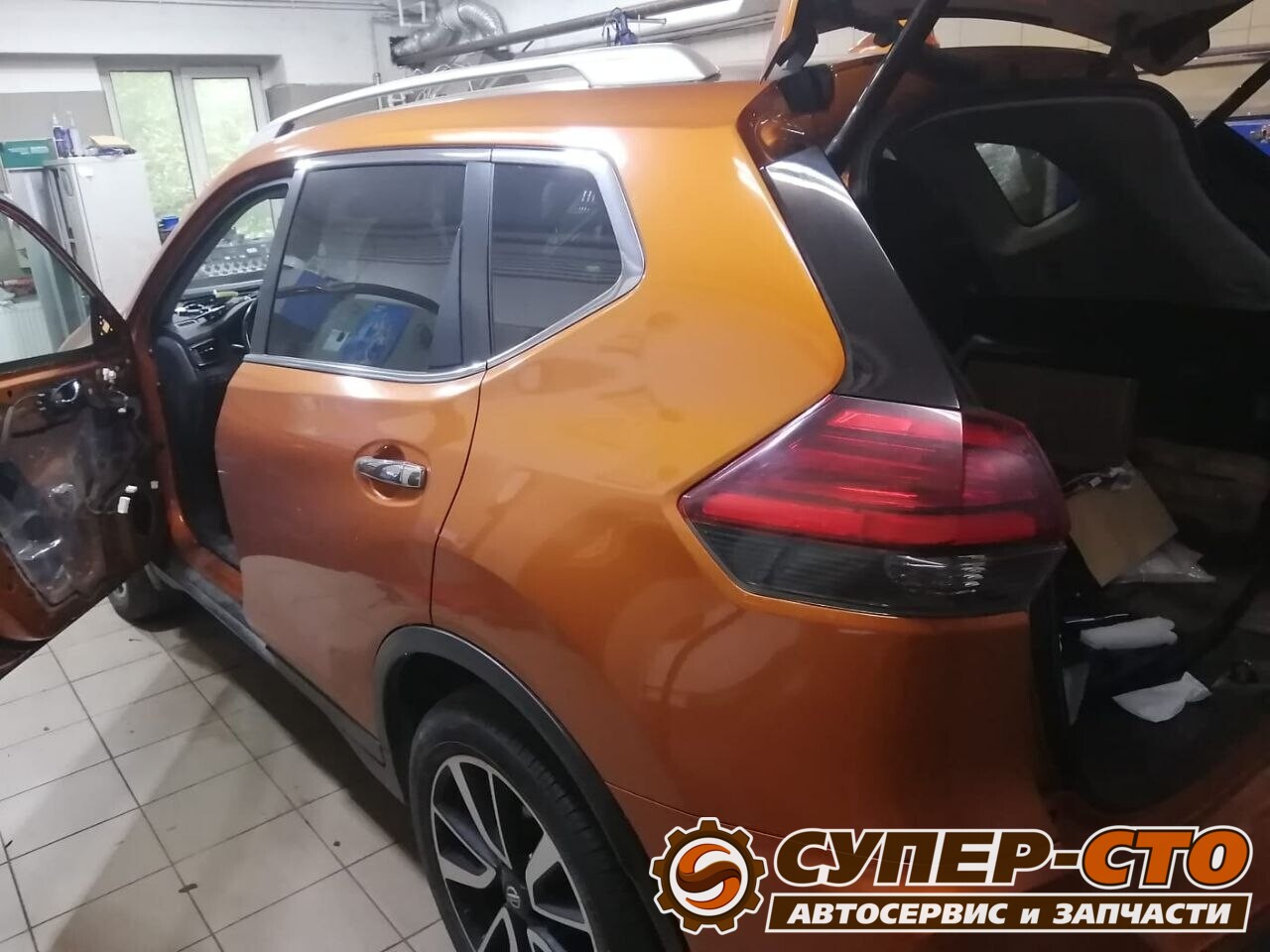

Разбор на этой машине — не "снять магнитолу", а полноценная работа по салону. Сняли декоративные накладки центральной консоли, рамку дефлекторов, блок штатной магнитолы, бардачок с воздуховодами, накладки тоннеля и порогов, обшивки стоек. Для прокладки проводов к боковым камерам дополнительно снимали дверные карты вместе с динамиками — иначе провод в зеркало не завести.

Клипсы на семилетней машине становятся хрупкими, поэтому работаем только пластиковыми съёмниками и держим запас клипс. Штатную магнитолу упаковали и отдали клиенту: проводка не тронута, при желании всё возвращается в сток.

2. Головное устройство

Магнитола 10" встала в штатное место с переходной рамкой, блок климат-контроля остался заводским — это принципиально для X-Trail: физические кнопки климата и обогревов никуда не уезжают в меню.

Подключение — через переходной жгут, без единой врезки в штатную проводку.

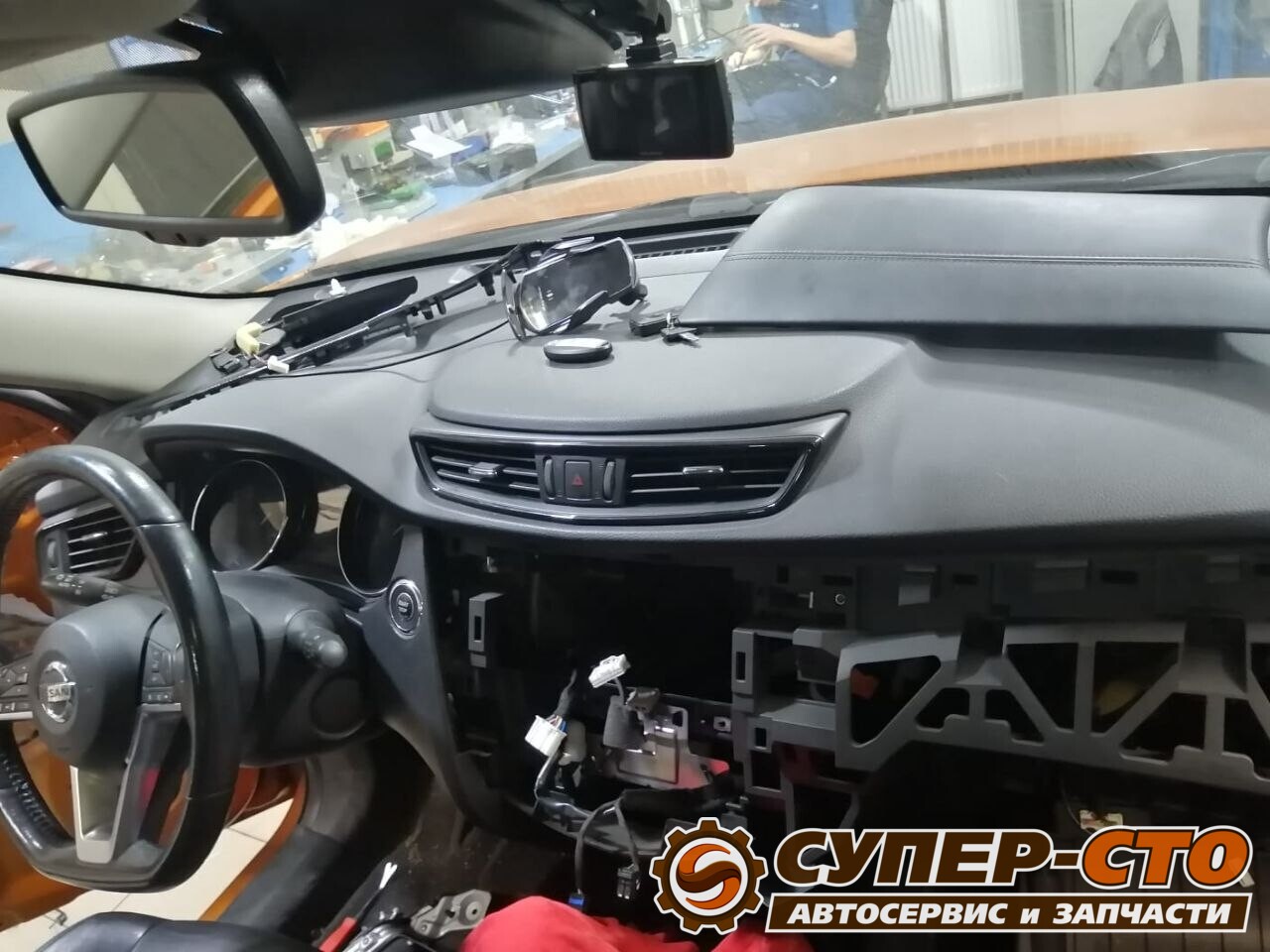

Через CAN-адаптер завели на новое устройство кнопки руля, сигнал заднего хода, данные парктроников и бортового компьютера. Отдельно проложили GPS-антенну и микрофон под верхнюю кромку панели к лобовому стеклу — на фото этапа разбора эта трасса как раз видна.

3. Камеры кругового обзора

Самый трудоёмкий этап — примерно 60% всего времени.

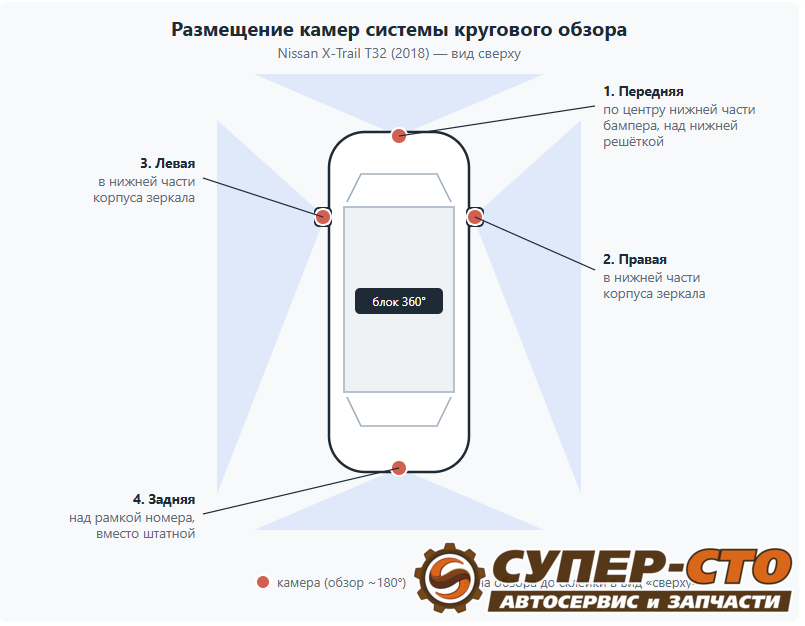

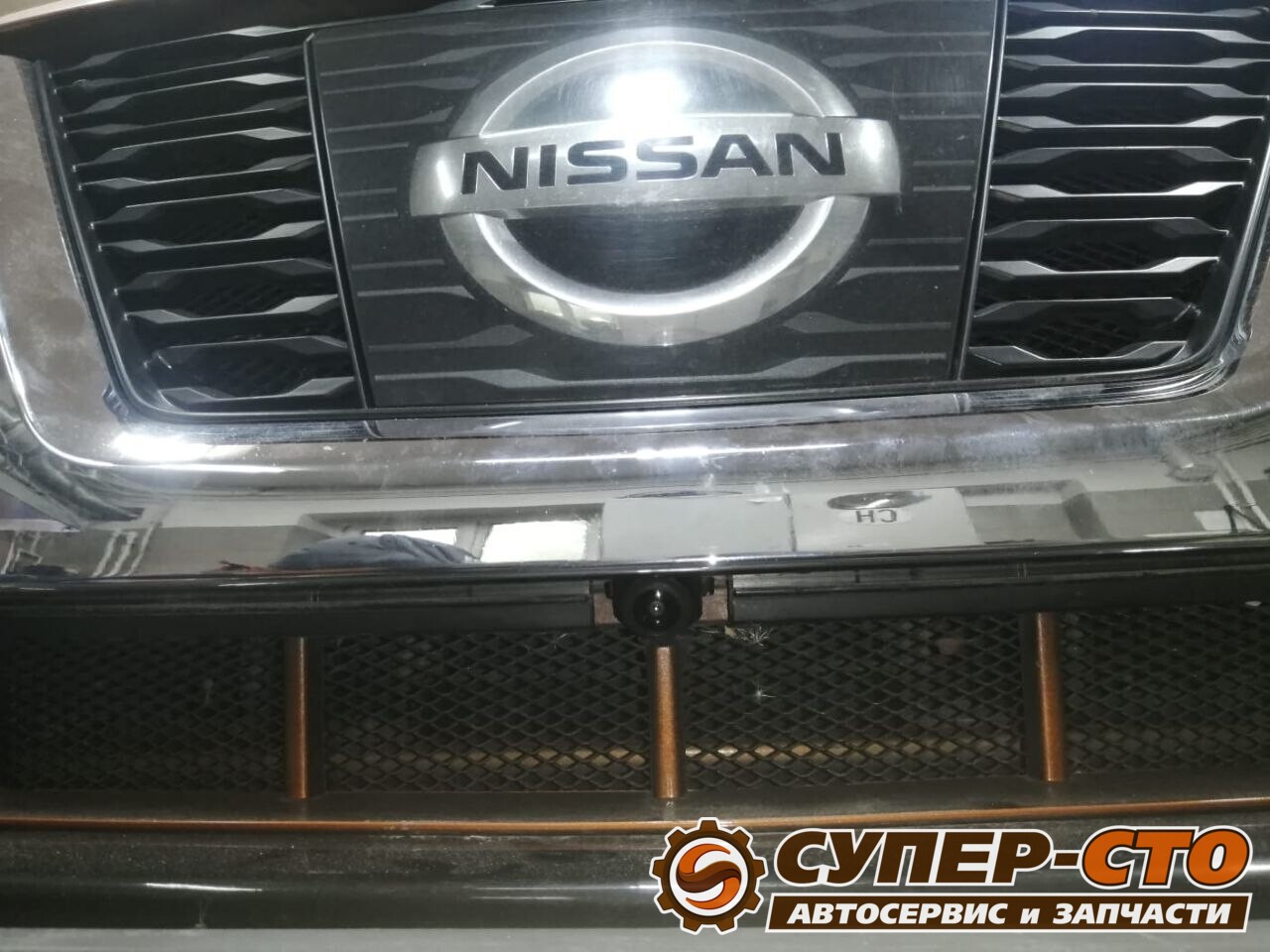

Передняя камера. Установлена по центру нижней части бампера, над сеткой нижнего воздухозаборника, сразу под хромированной планкой. Место выбрано не случайно: там камера стоит строго по оси автомобиля, не перекрывается номером и меньше собирает грязь, чем при монтаже в верхнюю решётку. Провод уходит вдоль штатного жгута в моторный отсек и дальше в салон через заводскую резиновую втулку.

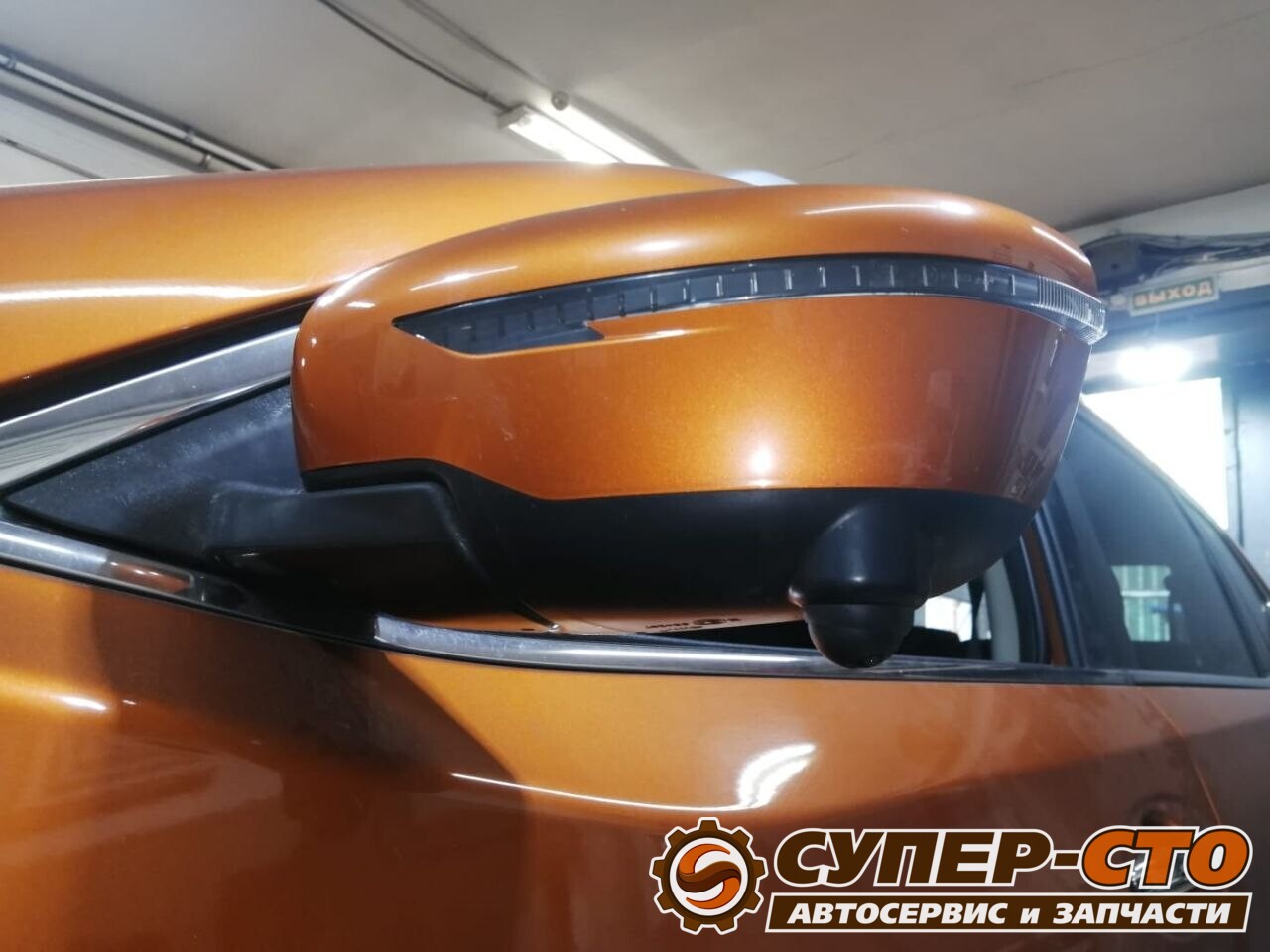

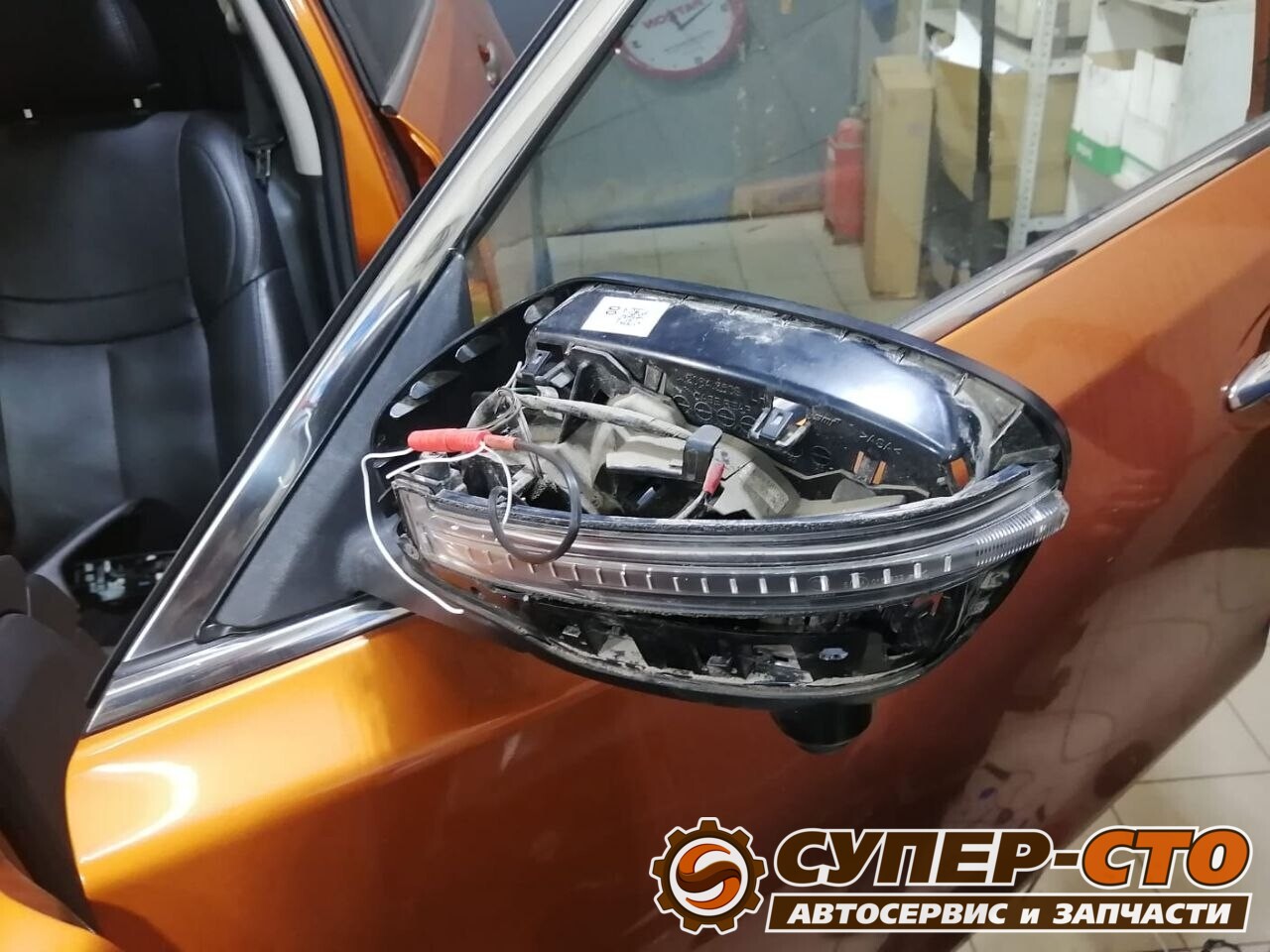

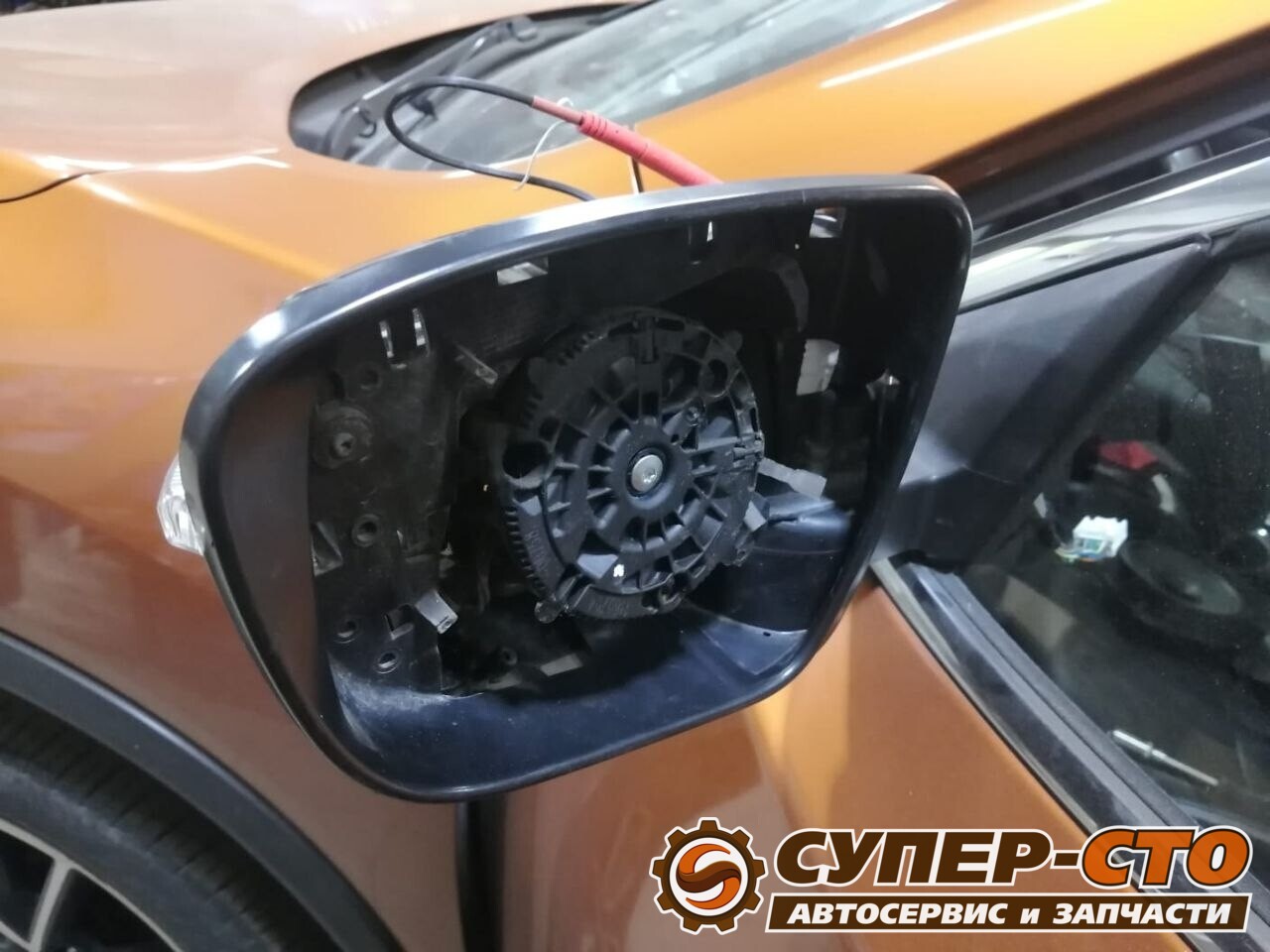

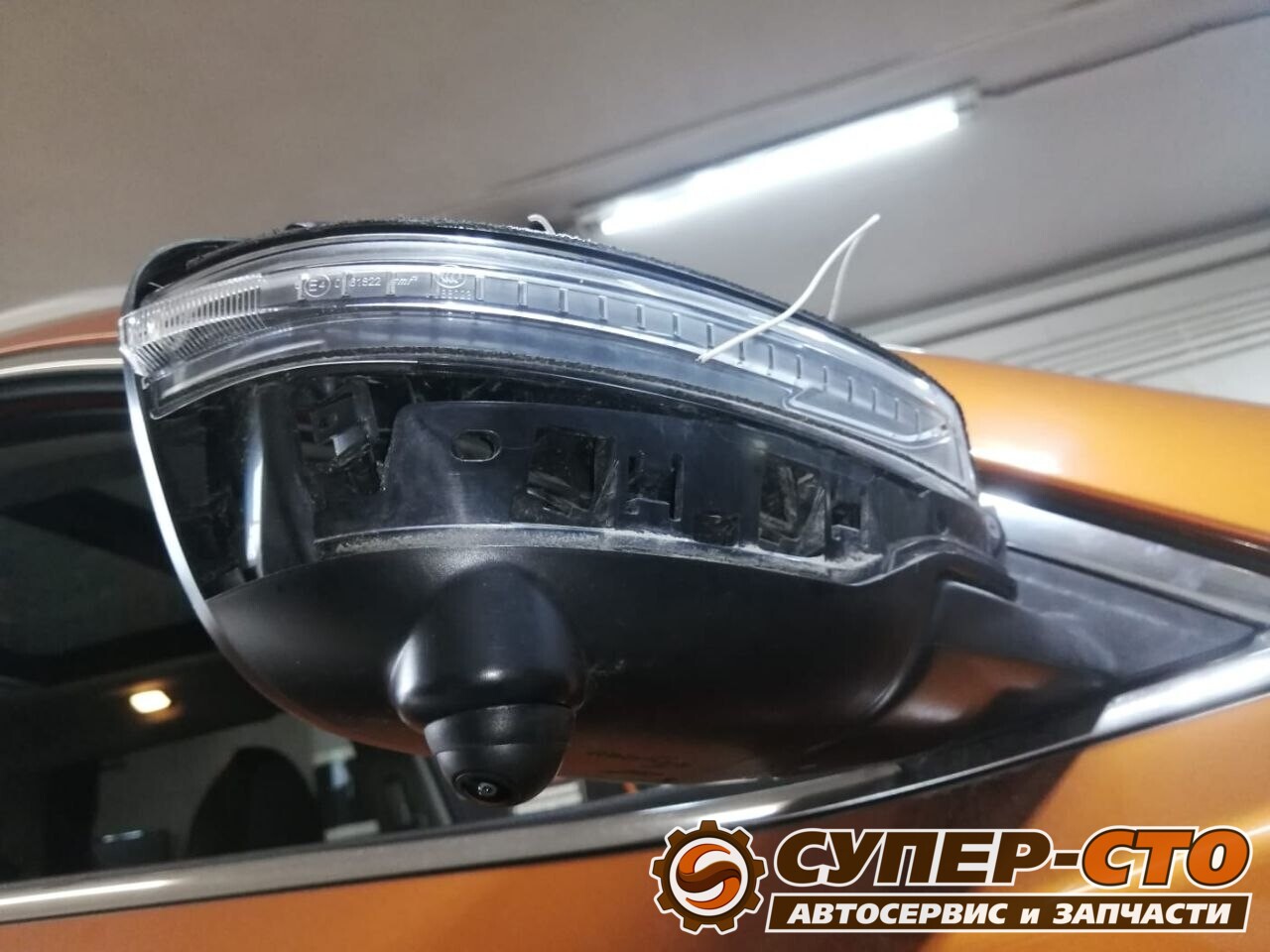

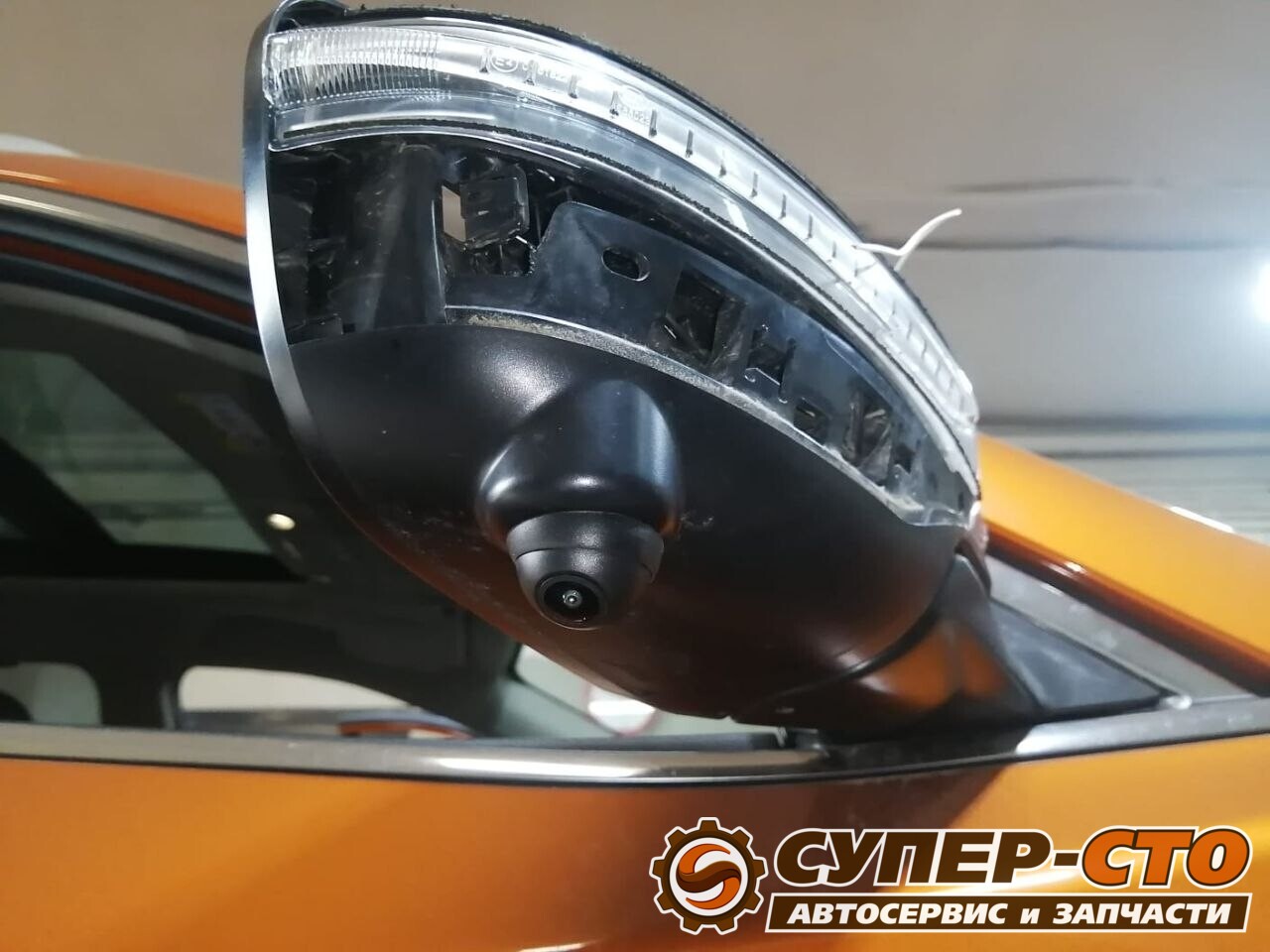

Боковые камеры. Разбираются корпуса зеркал: снимается зеркальный элемент, затем нижняя часть корпуса. Камера ставится в компактный кронштейн-"каплю" на днище корпуса и выставляется строго вниз-вбок. Провод протягивается внутрь двери через штатную гофру — ту же, где идут заводские провода обогрева и складывания зеркал. Никаких проводов поверх кузова и ни одного лишнего отверстия в двери.

Задняя камера. AHD-камера системы ставится вместо штатной, в родное место над рамкой номера. Провод — через гофру пятой двери и дальше по стойке под обшивкой.

Блок склейки размещён под передней панелью, в сухой зоне и с доступом для обслуживания. Соединения — в термоусадке, жгуты стянуты и закреплены на штатные шпильки: ничего не лежит на педальном узле и не гремит на кочках.

4. Калибровка

Автомобиль выставляется на ровную площадку, вокруг раскладываются калибровочные полотна с контрастным рисунком. В сервисном меню задаются габариты кузова и положение каждой камеры, дальше — итерации: смотрим стыки на границах кадров и подгоняем углы, пока линия на полу не станет непрерывной по всему периметру.

Без калибровки система бесполезна: картинка идёт с разрывами и врёт по расстояниям, то есть делает ровно обратное тому, зачем её ставили. У нас калибровка входит в стоимость установки.

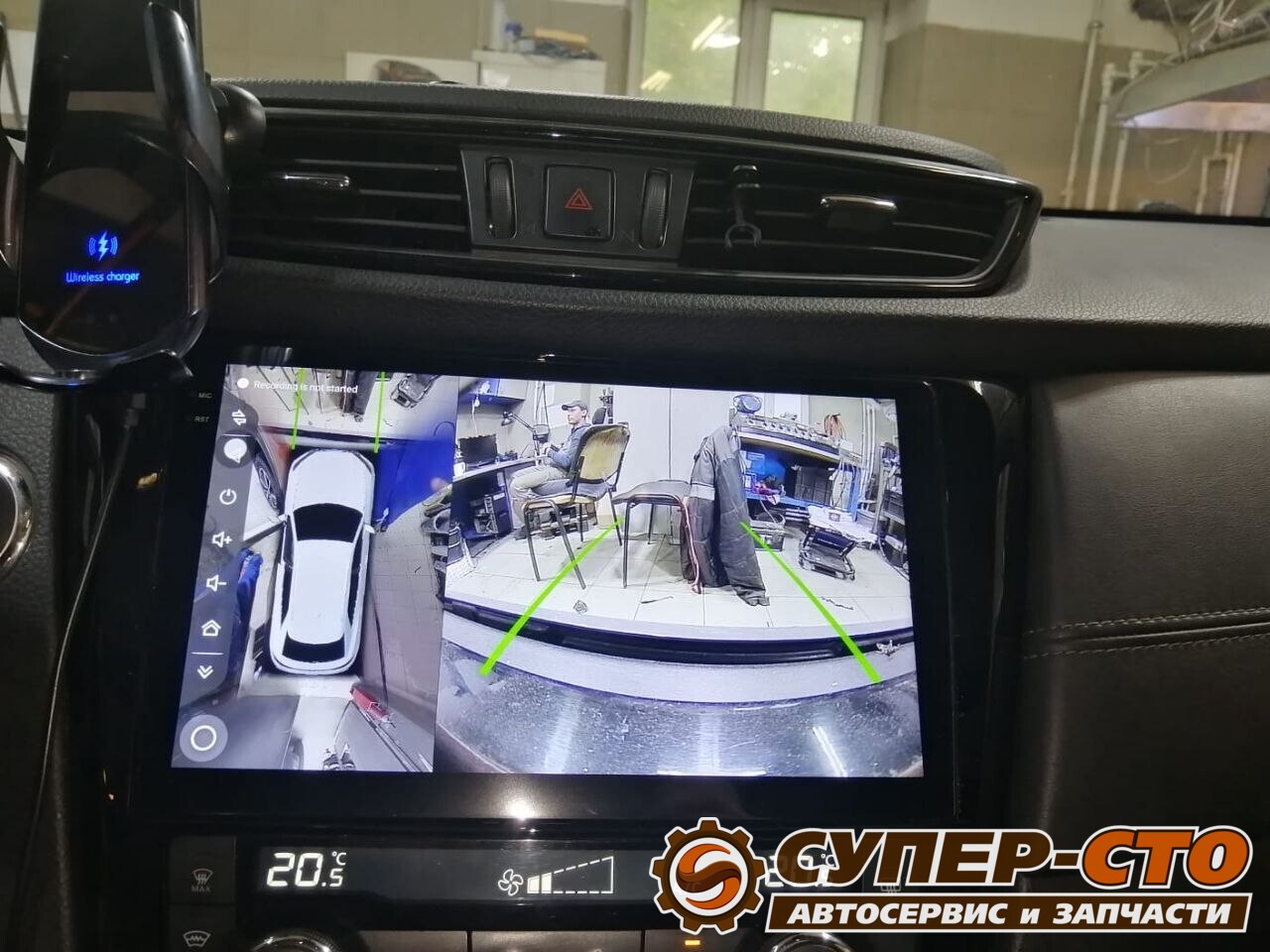

Настроили логику вывода: задняя передача — "вид сверху + камера кормы" с динамическими линиями (именно этот режим на фото готовой работы), поворотник — вид соответствующего борта, кнопка на экране — ручной выбор любого ракурса на малой скорости.

5. Регистратор и зарядка

Регистратор установлен на лобовом стекле справа от зеркала — в зоне работы дворников и вне поля зрения водителя. Провод убран под потолок и обшивку стойки, питание заведено к монтажному блоку, а не в прикуриватель: гнездо остаётся свободным, и в салоне нет ни одного висящего шнура.

Дополнительно у системы 360° есть собственная запись с камер — это второй, независимый источник видео, который особенно полезен при мелких контактах на парковке, когда штатный регистратор смотрит только вперёд.

Что важно знать владельцам X-Trail T32

• Аудиосистема BOSE. Если в комплектации есть усилитель BOSE, нужен адаптер, сохраняющий его работу, иначе после установки магнитолы звук пропадёт полностью. Уточняйте до покупки оборудования.
• Штатный Around View Monitor. Если круговой обзор уже есть с завода, задача другая: не ставить новую систему, а корректно вывести штатную картинку на Android-магнитолу через интерфейс.
• Дешёвые комплекты 360°. Разница видна ночью: у бюджетных камер при слабом свете картинка "сыпется", а именно в темноте круговой обзор нужнее всего.
• CAN-адаптер обязателен и именно под этот кузов. Универсальный вариант почти гарантированно означает мёртвые кнопки на руле и парктроники без индикации.
• Готовьтесь к разбору. Нормальная установка 360° — это снятые дверные карты и половина передней панели. Если вам обещают сделать "за три часа не разбирая" — провода пойдут снаружи или по салону поверх обшивок.

Результат

Клиент получил экран 10" с навигацией и мультимедиа, полноценный круговой обзор с калиброванной картинкой и динамическими линиями, регистратор со скрытой проводкой и беспроводную зарядку.

Гарантия: 1 год на выполненные работы, гарантия производителя на оборудование. Появился скрип панели или странное поведение электрики — приезжайте, разбираемся бесплатно.

Частые вопросы

Пропадёт ли гарантия дилера?
Нет, если работа сделана без врезки в штатную проводку — мы работаем только через переходные жгуты. Дилер снимает с гарантии конкретный узел при доказанном влиянии вмешательства, а корректно подключённая мультимедиа таким влиянием не является.

Сколько времени займёт установка?
Магнитола отдельно — 3–4 часа. Комплекс "магнитола + 360° + регистратор" — примерно два дня, значительная часть уходит на прокладку проводов и калибровку.

Можно ставить частями?
Да. Порядок логичный: сначала головное устройство, потом камеры — система 360° выводит изображение именно на него.

Своё оборудование принимаете?
Принимаем, но предупредим заранее, если конкретная модель несовместима с T32 или заведомо проблемная. Гарантия в этом случае — только на наши работы.

Бесплатно посмотрим комплектацию вашего X-Trail, проверим наличие BOSE и штатных камер и рассчитаем точную стоимость.
